ニキシー管ピッチ変換基板 IN-14用

ニキシー管ピッチ変換基板 IN-14用

Physical (worldwide shipping)

BuyeePurchase via Buyee
Buyee is a third party service for shipping your items globally. Read More
  • Physical (direct)
    Ships by Anshin-BOOTH-Pack
    Ships within 14 days
    180 JPY

Physical (ship to Japan)/Digital Download

  • Physical (direct)
    Ships by Anshin-BOOTH-Pack
    Ships within 14 days
    180 JPY

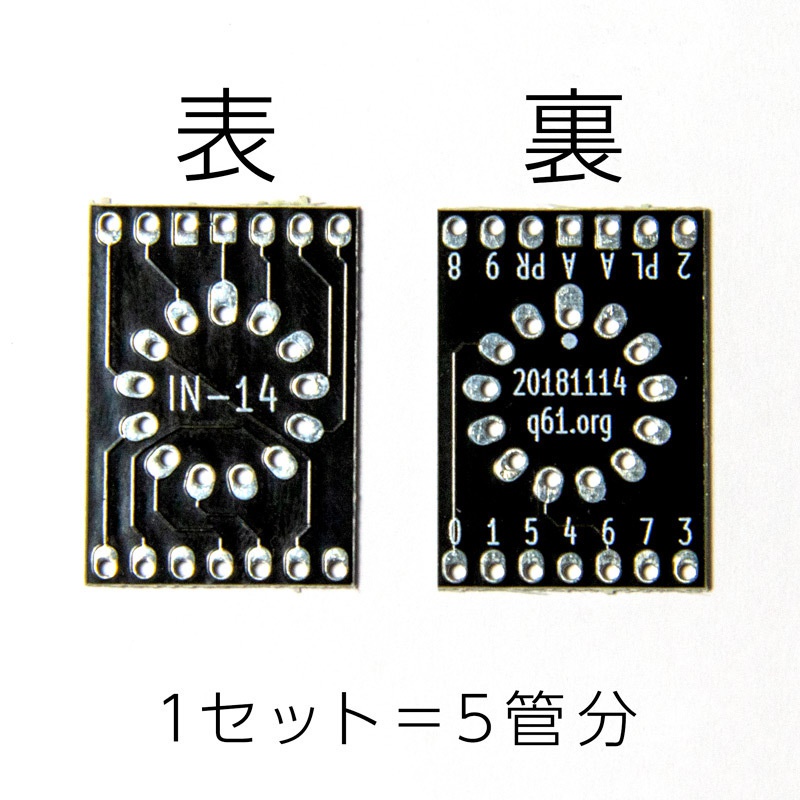

円形配置されているニキシー管のピンを、2.54mm ピッチの DIP 配置に変換する基板です。ブレッドボードでのニキシー管回路の実験などに便利です。 対応しているニキシー管は IN-14 で、変換後のピン配置を 74141 / K155ID1 に合わせているので、同チップを使う場合に配線がしやすくなっています。 単なる1対1のピン変換基板なので、ピン配置にこだわらなければ、IN-19系や、他の同サイズのニキシー管(Z570M など)にも使えます。 変換基板5枚(ニキシー管5本分)を1セットとして販売します。価格は1セットの価格です。ピンヘッダやニキシー管は付属していませんので、別途ご用意ください。 基板はバラバラで出荷される場合も、ライナーでつながって出荷される場合もあります。どちらで出荷するかの指定はできません。つながっている部分にはVカットが入っていますので、手で折ることで簡単に切り離せます。 基板サイズ: 約18mm × 約26mm 基板厚み: 約1mm 基板色: 黒 基板仕上げ: 無鉛はんだ
